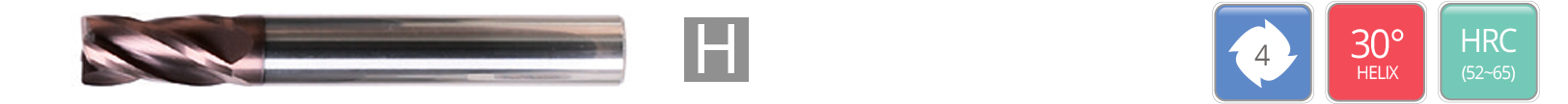

ACR 4 — 4-зубые радиусные фрезы для закалённой стали
Четырёхзубые радиусные фрезы A-серии для чистовой обработки закалённых сталей твёрдостью 52–65 HRC. Доступны разные сочетания диаметра и углового радиуса.
- Серия
- A-серия
- Геометрия
- Радиусные фрезы
- Исполнений
- 74
Диапазоны размерных исполнений
- D
- 2–12 мм
- L1
- Не указано
- L2
- 6–26 мм
- L
- 45–130 мм
- R
- 0,1–2 мм
- d
- 3–12 мм
- Число зубьев
- 4
- Угол спирали
- 30 °
Полный ассортимент
Исполнения ACR 4
74 позиций
| Наименование и артикул | D, мм | L2, мм | L, мм | R, мм | d, мм | Число зубьев | Угол спирали, ° | Открыть товар |
|---|---|---|---|---|---|---|---|---|
| 4-зубая радиусная фреза ACR 4, Ø2 ммТехническое название: ACR 4 020 001 045 S04Арт. 1000950 | 2 | 6 | 45 | 0,1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø2 ммТехническое название: ACR 4 020 002 045 S04Арт. 1000951 | 2 | 6 | 45 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø2 ммТехническое название: ACR 4 020 003 045 S04Арт. 1000952 | 2 | 6 | 45 | 0,3 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø2 ммТехническое название: ACR 4 020 005 045 S04Арт. 1000953 | 2 | 6 | 45 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø3 ммТехническое название: ACR 4 030 001 060 S06Арт. 1000954 | 3 | 8 | 60 | 0,1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø3 ммТехническое название: ACR 4 030 002 060 S06Арт. 1000955 | 3 | 8 | 60 | 0,2 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø3 ммТехническое название: ACR 4 030 003 060 S06Арт. 1000956 | 3 | 8 | 60 | 0,3 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø3 ммТехническое название: ACR 4 030 005 060 S03Арт. 1000957 | 3 | 8 | 60 | 0,5 | 3 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø3 ммТехническое название: ACR 4 030 005 060 S06Арт. 1000958 | 3 | 8 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 001 060 S06Арт. 1000960 | 4 | 11 | 60 | 0,1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 001 080 S04Арт. 1000959 | 4 | 9 | 80 | 0,1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 002 060 S04Арт. 1000961 | 4 | 9 | 60 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 002 060 S06Арт. 1000963 | 4 | 11 | 60 | 0,2 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 002 080 S04Арт. 1000962 | 4 | 9 | 80 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 003 060 S06Арт. 1000964 | 4 | 11 | 60 | 0,3 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 003 080 S04Арт. 1000965 | 4 | 9 | 80 | 0,3 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 005 060 S04Арт. 1000966 | 4 | 9 | 60 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 005 060 S06Арт. 1000967 | 4 | 11 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 005 060 S06Арт. 1000969 | 4 | 11 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 005 080 S04Арт. 1000968 | 4 | 9 | 80 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 010 060 S06Арт. 1000971 | 4 | 11 | 60 | 1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø4 ммТехническое название: ACR 4 040 010 080 S04Арт. 1000970 | 4 | 9 | 80 | 1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø5 ммТехническое название: ACR 4 050 005 060 S06Арт. 1000972 | 5 | 13 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 001 060 S06Арт. 1000973 | 6 | 11 | 60 | 0,1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 001 080 S06Арт. 1000974 | 6 | 13 | 80 | 0,1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 002 060 S06Арт. 1000975 | 6 | 11 | 60 | 0,2 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 002 080 S06Арт. 1000976 | 6 | 13 | 80 | 0,2 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 003 060 S06Арт. 1000977 | 6 | 11 | 60 | 0,3 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 003 080 S06Арт. 1000978 | 6 | 13 | 80 | 0,3 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 005 060 S06Арт. 1000979 | 6 | 11 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 005 080 S06Арт. 1000980 | 6 | 13 | 80 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 005 090 S06Арт. 1000981 | 6 | 13 | 90 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 008 060 S06Арт. 1000982 | 6 | 11 | 60 | 0,8 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 010 060 S06Арт. 1000983 | 6 | 11 | 60 | 1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø6 ммТехническое название: ACR 4 060 010 080 S06Арт. 1000984 | 6 | 13 | 80 | 1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 002 070 S08Арт. 1000985 | 8 | 16 | 70 | 0,2 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 002 090 S08Арт. 1000986 | 8 | 19 | 90 | 0,2 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 003 090 S08Арт. 1000987 | 8 | 19 | 90 | 0,3 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 005 070 S08Арт. 1000988 | 8 | 16 | 70 | 0,5 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 005 090 S08Арт. 1000989 | 8 | 19 | 90 | 0,5 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 005 110 S08Арт. 1000990 | 8 | 19 | 110 | 0,5 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 010 070 S08Арт. 1000991 | 8 | 16 | 70 | 1 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 010 090 S08Арт. 1000992 | 8 | 19 | 90 | 1 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 010 110 S08Арт. 1000993 | 8 | 19 | 110 | 1 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 020 070 S08Арт. 1000994 | 8 | 16 | 70 | 2 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 020 090 S08Арт. 1000995 | 8 | 19 | 90 | 2 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø8 ммТехническое название: ACR 4 080 020 110 S08Арт. 1000996 | 8 | 19 | 110 | 2 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 002 100 S10Арт. 1000997 | 10 | 22 | 100 | 0,2 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 003 075 S10Арт. 1000998 | 10 | 19 | 75 | 0,3 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 003 100 S10Арт. 1000999 | 10 | 22 | 100 | 0,3 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 005 075 S10Арт. 1001000 | 10 | 19 | 75 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 005 080 S10Арт. 1001001 | 10 | 19 | 80 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 005 100 S10Арт. 1001002 | 10 | 22 | 100 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 005 130 S10Арт. 1001003 | 10 | 22 | 130 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 010 075 S10Арт. 1001004 | 10 | 19 | 75 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 010 080 S10Арт. 1001005 | 10 | 19 | 80 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 010 100 S10Арт. 1001006 | 10 | 22 | 100 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 010 130 S10Арт. 1001007 | 10 | 22 | 130 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 015 075 S10Арт. 1001008 | 10 | 19 | 75 | 1,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 015 100 S10Арт. 1001009 | 10 | 22 | 100 | 1,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 020 075 S10Арт. 1001010 | 10 | 19 | 75 | 2 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø10 ммТехническое название: ACR 4 100 020 100 S10Арт. 1001011 | 10 | 22 | 100 | 2 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 003 080 S10Арт. 1001012 | 12 | 22 | 80 | 0,3 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 005 080 S12Арт. 1001013 | 12 | 22 | 80 | 0,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 005 110 S12Арт. 1001014 | 12 | 26 | 110 | 0,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 010 080 S12Арт. 1001015 | 12 | 22 | 80 | 1 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 010 110 S12Арт. 1001016 | 12 | 26 | 110 | 1 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 010 130 S12Арт. 1001017 | 12 | 26 | 130 | 1 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 015 080 S12Арт. 1001018 | 12 | 22 | 80 | 1,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 015 110 S12Арт. 1001019 | 12 | 26 | 110 | 1,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 015 130 S12Арт. 1001020 | 12 | 26 | 130 | 1,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 020 080 S12Арт. 1001021 | 12 | 22 | 80 | 2 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 020 110 S12Арт. 1001022 | 12 | 26 | 110 | 2 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ACR 4, Ø12 ммТехническое название: ACR 4 120 020 130 S12Арт. 1001023 | 12 | 26 | 130 | 2 | 12 | 4 | 30 | → |
