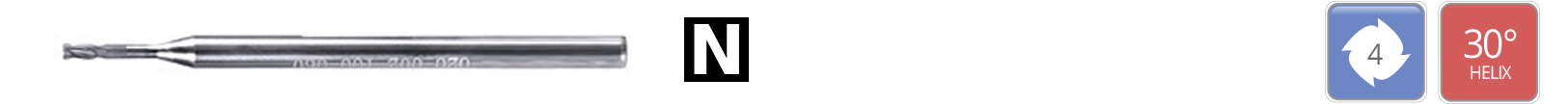

ADR 4 — 4-зубые радиусные фрезы для графита и композитов
Четырёхзубые радиусные фрезы GRA-серии для чистовой обработки графита и композитов. Алмазоподобное покрытие подтверждено каталожными данными.
- Серия
- GRA-серия
- Геометрия
- Радиусные фрезы
- Исполнений
- 36
Область применения
Подтверждённые материалы и операции
Материалы
- Графит
- Композиты
Операции
- Чистовая
Покрытие: Алмазоподобное покрытие
Диапазоны размерных исполнений
- D
- 2–12 мм
- L1
- 4–20 мм
- L2
- 10–55 мм
- L
- 60–160 мм
- R
- 0,2–1 мм
- d
- 4–12 мм
- Число зубьев
- 4
- Угол спирали
- 30 °
Полный ассортимент
Исполнения ADR 4
36 позиций
| Наименование и артикул | D, мм | L1, мм | L2, мм | L, мм | R, мм | d, мм | Число зубьев | Угол спирали, ° | Открыть товар |
|---|---|---|---|---|---|---|---|---|---|
| 4-зубая радиусная фреза ADR 4, Ø2 ммТехническое название: ADR 4 020 002 100 060Арт. 1001420 | 2 | 4 | 10 | 60 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 002 000 080Арт. 1001421 | 3 | 4 | — | 80 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 002 010 080Арт. 1001422 | 3 | 4 | 10 | 80 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 002 020 080Арт. 1001423 | 3 | 4 | 20 | 80 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 002 030 080Арт. 1001424 | 3 | 4 | 30 | 80 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 003 000 080Арт. 1001425 | 3 | 4 | — | 80 | 0,3 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 003 010 080Арт. 1001426 | 3 | 4 | 10 | 80 | 0,3 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 003 020 080Арт. 1001427 | 3 | 4 | 20 | 80 | 0,3 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 003 030 080Арт. 1001428 | 3 | 4 | 30 | 80 | 0,3 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 005 000 080Арт. 1001429 | 3 | 4 | — | 80 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 005 010 080Арт. 1001430 | 3 | 4 | 10 | 80 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 005 020 080Арт. 1001431 | 3 | 4 | 20 | 80 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 005 030 080Арт. 1001432 | 3 | 4 | 30 | 80 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 010 000 080Арт. 1001433 | 3 | 4 | — | 80 | 1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 010 010 080Арт. 1001434 | 3 | 4 | 10 | 80 | 1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 010 020 080Арт. 1001435 | 3 | 4 | 20 | 80 | 1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø3 ммТехническое название: ADR 4 030 010 030 080Арт. 1001436 | 3 | 4 | 30 | 80 | 1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø4 ммТехническое название: ADR 4 040 003 020 100Арт. 1001437 | 4 | 6 | 20 | 100 | 0,3 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø4 ммТехническое название: ADR 4 040 005 020 100Арт. 1001438 | 4 | 6 | 20 | 100 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø4 ммТехническое название: ADR 4 040 010 020 100Арт. 1001439 | 4 | 6 | 20 | 100 | 1 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø6 ммТехническое название: ADR 4 060 003 025 110Арт. 1001440 | 6 | 9 | 25 | 110 | 0,3 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø6 ммТехническое название: ADR 4 060 005 025 110Арт. 1001441 | 6 | 9 | 25 | 110 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø6 ммТехническое название: ADR 4 060 010 025 110Арт. 1001442 | 6 | 9 | 25 | 110 | 1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø8 ммТехническое название: ADR 4 080 003 030 110Арт. 1001443 | 8 | 15 | 30 | 110 | 0,3 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø8 ммТехническое название: ADR 4 080 005 030 110Арт. 1001444 | 8 | 15 | 30 | 110 | 0,5 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø8 ммТехническое название: ADR 4 080 005 040 150Арт. 1001445 | 8 | 15 | 40 | 150 | 0,5 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø8 ммТехническое название: ADR 4 080 010 030 110Арт. 1001446 | 8 | 15 | 30 | 110 | 1 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø8 ммТехническое название: ADR 4 080 010 040 150Арт. 1001447 | 8 | 15 | 40 | 150 | 1 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø10 ммТехническое название: ADR 4 100 005 035 110Арт. 1001448 | 10 | 18 | 35 | 110 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø10 ммТехническое название: ADR 4 100 005 050 160Арт. 1001449 | 10 | 18 | 50 | 160 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø10 ммТехническое название: ADR 4 100 010 035 110Арт. 1001450 | 10 | 18 | 35 | 110 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø10 ммТехническое название: ADR 4 100 010 050 160Арт. 1001451 | 10 | 18 | 50 | 160 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø12 ммТехническое название: ADR 4 120 005 040 110Арт. 1001452 | 12 | 20 | 40 | 110 | 0,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø12 ммТехническое название: ADR 4 120 005 055 160Арт. 1001453 | 12 | 20 | 55 | 160 | 0,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø12 ммТехническое название: ADR 4 120 010 040 110Арт. 1001454 | 12 | 20 | 40 | 110 | 1 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза ADR 4, Ø12 ммТехническое название: ADR 4 120 010 055 160Арт. 1001455 | 12 | 20 | 55 | 160 | 1 | 12 | 4 | 30 | → |
