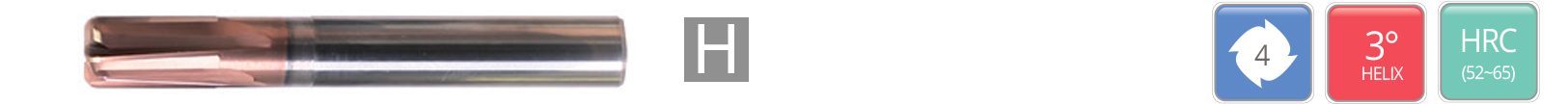

AHSR 4 — 4-зубые радиусные фрезы для высокоподачной обработки закалённой стали
Четырёхзубые радиусные фрезы A-серии для чистовой обработки закалённых сталей 52–65 HRC с высокой подачей. Специальный торцевой профиль подтверждён каталожным описанием.
- Серия
- A-серия
- Геометрия
- Радиусные фрезы
- Исполнений
- 14
Диапазоны размерных исполнений
- D
- 3–12 мм
- L1
- 3–18 мм
- L2
- 8–30 мм
- L
- 50–80 мм
- R
- 0,5–2 мм
- d
- 6–12 мм
- Число зубьев
- 4
- Угол спирали
- 3 °
Полный ассортимент
Исполнения AHSR 4
14 позиций
| Наименование и артикул | D, мм | L1, мм | L2, мм | L, мм | R, мм | d, мм | Число зубьев | Угол спирали, ° | Открыть товар |
|---|---|---|---|---|---|---|---|---|---|
| 4-зубая радиусная фреза AHSR 4, Ø3 ммТехническое название: AHSR 4 030 005 080 050Арт. 1001470 | 3 | 3 | 8 | 50 | 0,5 | 6 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø4 ммТехническое название: AHSR 4 040 005 120 060Арт. 1001471 | 4 | 4 | 12 | 60 | 0,5 | 6 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø4 ммТехническое название: AHSR 4 040 010 120 060Арт. 1001472 | 4 | 4 | 12 | 60 | 1 | 6 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø5 ммТехническое название: AHSR 4 050 005 150 060Арт. 1001473 | 5 | 5 | 15 | 60 | 0,5 | 6 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø5 ммТехническое название: AHSR 4 050 010 150 060Арт. 1001474 | 5 | 5 | 15 | 60 | 1 | 6 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø6 ммТехническое название: AHSR 4 060 005 150 060Арт. 1001475 | 6 | 6 | 15 | 60 | 0,5 | 6 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø6 ммТехническое название: AHSR 4 060 010 150 060Арт. 1001476 | 6 | 6 | 15 | 60 | 1 | 6 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø8 ммТехническое название: AHSR 4 080 005 200 060Арт. 1001477 | 8 | 10 | 20 | 60 | 0,5 | 8 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø8 ммТехническое название: AHSR 4 080 010 250 065Арт. 1001478 | 8 | 10 | 25 | 65 | 1 | 8 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø10 ммТехническое название: AHSR 4 100 005 250 080Арт. 1001479 | 10 | 15 | 25 | 80 | 0,5 | 10 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø10 ммТехническое название: AHSR 4 100 010 300 080Арт. 1001480 | 10 | 15 | 30 | 80 | 1 | 10 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø10 ммТехническое название: AHSR 4 100 020 300 080Арт. 1001481 | 10 | 15 | 30 | 80 | 2 | 10 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø12 ммТехническое название: AHSR 4 120 010 300 080Арт. 1001482 | 12 | 18 | 30 | 80 | 1 | 12 | 4 | 3 | → |
| 4-зубая радиусная фреза AHSR 4, Ø12 ммТехническое название: AHSR 4 120 020 300 080Арт. 1001483 | 12 | 18 | 30 | 80 | 2 | 12 | 4 | 3 | → |
