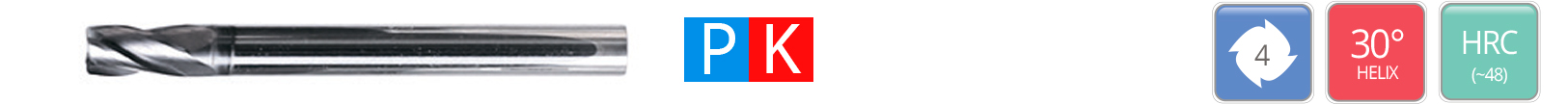

GCR 4 — 4-зубые радиусные фрезы для стали и чугуна
Четырёхзубые радиусные фрезы G-серии для чистовой обработки стали и чугуна. Каталожное описание подтверждает работу по сталям твёрдостью до 48 HRC.
- Серия
- G-серия
- Геометрия
- Радиусные фрезы
- Исполнений
- 35
Диапазоны размерных исполнений
- D
- 2–16 мм
- L1
- Не указано
- L2
- 6–35 мм
- L
- 45–160 мм
- R
- 0,2–2 мм
- d
- 4–16 мм
- Число зубьев
- 4
- Угол спирали
- 30 °
Полный ассортимент
Исполнения GCR 4
35 позиций
| Наименование и артикул | D, мм | L2, мм | L, мм | R, мм | d, мм | Число зубьев | Угол спирали, ° | Открыть товар |
|---|---|---|---|---|---|---|---|---|
| 4-зубая радиусная фреза GCR 4, Ø2 ммТехническое название: GCR 4 020 002 045 S04Арт. 1001100 | 2 | 6 | 45 | 0,2 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø2 ммТехническое название: GCR 4 020 005 045 S04Арт. 1001101 | 2 | 6 | 45 | 0,5 | 4 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø3 ммТехническое название: GCR 4 030 002 060 S06Арт. 1001102 | 3 | 8 | 60 | 0,2 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø3 ммТехническое название: GCR 4 030 005 060 S06Арт. 1001103 | 3 | 8 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø4 ммТехническое название: GCR 4 040 005 060 S06Арт. 1001104 | 4 | 11 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø4 ммТехническое название: GCR 4 040 010 060 S06Арт. 1001105 | 4 | 11 | 60 | 1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø5 ммТехническое название: GCR 4 050 005 060 S06Арт. 1001106 | 5 | 11 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø6 ммТехническое название: GCR 4 060 002 060 S06Арт. 1001107 | 6 | 11 | 60 | 0,2 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø6 ммТехническое название: GCR 4 060 003 060 S06Арт. 1001108 | 6 | 11 | 60 | 0,3 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø6 ммТехническое название: GCR 4 060 005 060 S06Арт. 1001109 | 6 | 11 | 60 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø6 ммТехническое название: GCR 4 060 005 080 S06Арт. 1001110 | 6 | 13 | 80 | 0,5 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø6 ммТехническое название: GCR 4 060 010 060 S06Арт. 1001111 | 6 | 11 | 60 | 1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø6 ммТехническое название: GCR 4 060 010 080 S06Арт. 1001112 | 6 | 13 | 80 | 1 | 6 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø8 ммТехническое название: GCR 4 080 005 080 S08Арт. 1001113 | 8 | 16 | 80 | 0,5 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø8 ммТехническое название: GCR 4 080 010 080 S08Арт. 1001114 | 8 | 16 | 80 | 1 | 8 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 005 080 S10Арт. 1001115 | 10 | 19 | 80 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 005 100 S10Арт. 1001116 | 10 | 22 | 100 | 0,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 010 080 S10Арт. 1001117 | 10 | 19 | 80 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 010 100 S10Арт. 1001118 | 10 | 22 | 100 | 1 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 015 080 S10Арт. 1001119 | 10 | 19 | 80 | 1,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 015 100 S10Арт. 1001120 | 10 | 22 | 100 | 1,5 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 020 080 S10Арт. 1001121 | 10 | 19 | 80 | 2 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø10 ммТехническое название: GCR 4 100 020 100 S10Арт. 1001122 | 10 | 22 | 100 | 2 | 10 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 005 080 S12Арт. 1001123 | 12 | 22 | 80 | 0,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 005 110 S12Арт. 1001124 | 12 | 26 | 110 | 0,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 010 080 S12Арт. 1001125 | 12 | 22 | 80 | 1 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 010 110 S12Арт. 1001126 | 12 | 26 | 110 | 1 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 015 080 S12Арт. 1001127 | 12 | 22 | 80 | 1,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 015 110 S12Арт. 1001128 | 12 | 26 | 110 | 1,5 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 020 080 S12Арт. 1001129 | 12 | 22 | 80 | 2 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø12 ммТехническое название: GCR 4 120 020 110 S12Арт. 1001130 | 12 | 26 | 110 | 2 | 12 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø16 ммТехническое название: GCR 4 160 005 110 S16Арт. 1001131 | 16 | 35 | 110 | 0,5 | 16 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø16 ммТехническое название: GCR 4 160 005 160 S16Арт. 1001132 | 16 | 35 | 160 | 0,5 | 16 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø16 ммТехническое название: GCR 4 160 010 110 S16Арт. 1001133 | 16 | 35 | 110 | 1 | 16 | 4 | 30 | → |
| 4-зубая радиусная фреза GCR 4, Ø16 ммТехническое название: GCR 4 160 010 160 S16Арт. 1001134 | 16 | 35 | 160 | 1 | 16 | 4 | 30 | → |
